贴片电容内部结构解剖图,值得一看

      贴片多层陶瓷电容器简称贴片电容,是由印好电极的陶瓷介质膜片以错位的方式叠合而成,经过高温烧结形成陶瓷芯片,在芯片两端封上金属层形成一个类似独石的结构体,也称独石电容器

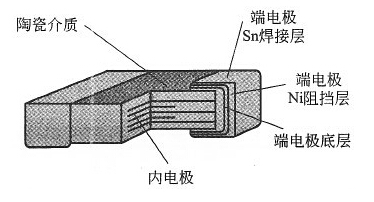

    贴片多层陶瓷电容器主要有三大部分:陶瓷介质,内电极,端电极。请看下图:


    是由介质膜层与介质保护层叠压形成的,介质保护层、介质膜层均为环状体,二组内电极的导电膜环形膜面,电容器体为带通孔的柱体,端电极包括外环端电极与内环端电极,其中内环端电极的金属化膜覆盖在通孔的内壁,而外环端电极的金属化膜覆盖在柱体的外壁。是一种能对信号或传输电线的高频电干扰具有综合和良好的抑制作用、且具有较好的耐压设计性能的环形陶瓷介质电容器。
